工控三相继保仪对时间继电器做直流试验

工控三相继保仪对时间继电器做直流试验：

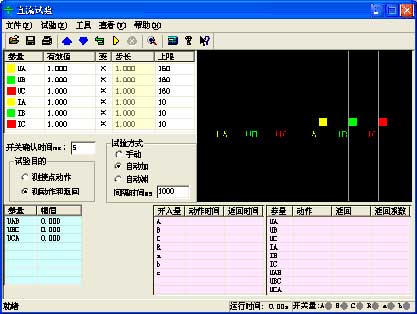

一、 界面说明
“直流试验”模块和“交流试验”模块的界面相似，使用方法也基本相同，使用时，请参照“交流试验”。现将其不同之处简述如下：

二、工控三相继保仪参数设置
每相电压最大输出为±160V，当需要输出更高的电压时，可采用两相电压输出，数值上一正一负，这样输出电压最高可达320V。比如UA=100V，UB= -100V，则UAB=100－（-100）= 200V，右图所示。线电压的幅值显示在主界面的左下角。UA 和UB的值不一定要求相等，但需注意正、负极性。

单相最大电流输出为10A，如需要输出更高的电流，可采用两路或三路电流并联输出的方式，每相幅值应基本相等。
注意：
在做时间继电器试验时，由于一般动作时间较长，应选用“手动”试验方式，给继电器加上额定电压后不需变化，一直等待其动作。接线时，应将继电器的延时接点接至测试仪的开入量。
三、 独立的直流输出
装置的后面板上都有一路独立的大功率直流输出电源。现场试验时，若需要为保护提供一路直流电源，可以采用该直流电源。该电源提供了110V或220V两个档位输出，并且在一定范围内可调。
使用时请先从保护说明书中弄清楚其额定直流工作电压。然后正确拨好110V或220V档位，并用万用表测量输出，手调调节旋钮将输出电压调节至所需电压值后，再接入保护装置的电源回路中。
如果保护的显示不正常，请先用万用表测量测试仪输出的直流工作电压，看是不是电压不对，或保险管烧怀。
注意：
该直流电源在测试仪通电后即有输出，请注意用电安全！
