光数字继电保护测试仪电流保护试验使用方法

光数字继电保护测试仪电流保护试验方法

4.1.    测试方案

4.2.    光数字继电保护测试仪试验方法

选择手动试验模块[1]，测量动作值、动作时间，可用如下三种方法改变输出电流使用。

（1）直接输入参数，输出相应测试值。

（2）改变步长

选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变输出一次。

（3）使用保持按钮

按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变与方式（1）不同，只有当设置完成后，再次按下此按钮，测试仪才会按照设置好的所有参数进行输出。

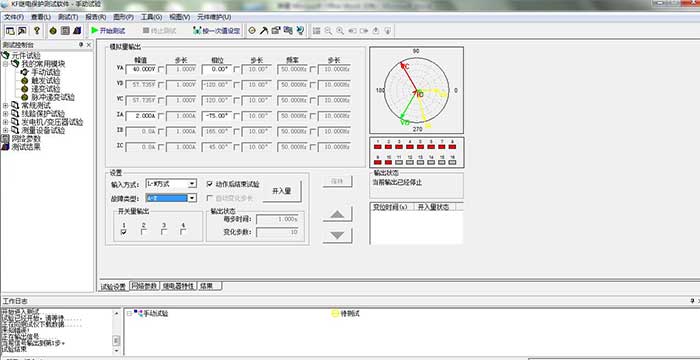

4.3 光数字继电保护测试仪操作界面

4.4.参数设置

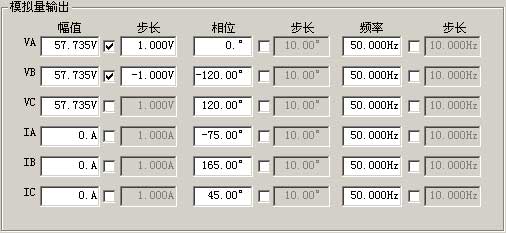

（1）L-N输入视图：用交流相电压、相电流方式来设置模拟量的输出参数。


注：当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键菜单功能（复制、剪切、粘贴等）。

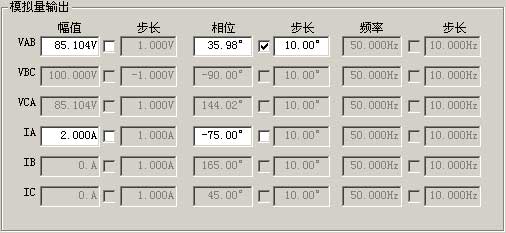

（2）L-L输入视图：用交流线电压、线电流方式设置将要输出的模拟量参数。
